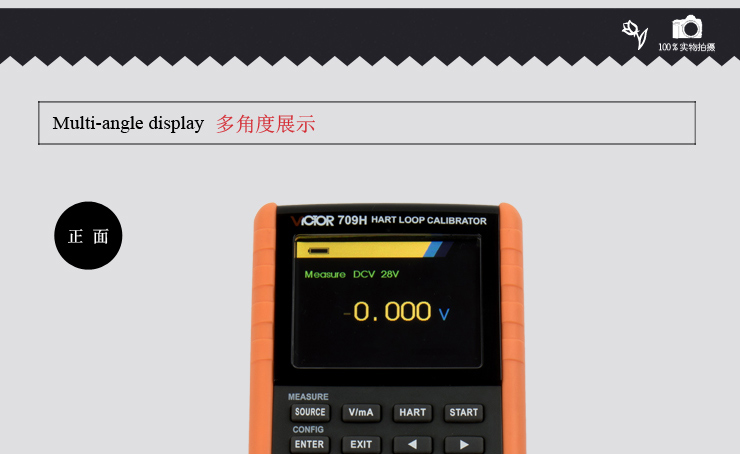

VICTOR 709H HART高精度回路校驗儀
HART 通訊指令：
VICTOR 709H HART高精度回路校驗儀內置一個HART調制解調器，用于實現以下HART功能：
* 讀取信息
* 讀取標簽、描述符及校準日期
* 讀取傳感器PV信息
* 讀取長標簽
* 寫入PV量程（上限和下限）
* 進入/退出固定電流模式
* 調整零點漂移
* 微調DAC零點（mA輸出：4mA）
* 微調DAC增益（mA輸出：20mA）
* VICTOR 709H 還能存儲20個HART裝置的配置文件，可通過通訊軟件，將文件上傳到PC機。
VC709H HART高精度回路校驗儀
一、 產品基本功能及性能（技術指標）
輸入測量功能 [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
|
功能 |
量程 |
測量范圍 |
分辨力 |
準確度 |
備 注 |
直流電壓
DCV |
28V |
-2.000～28.000V |
1mV |
0.01+0.01 |
輸入電阻：約1MΩ |
直流電流
DCI |
30mA |
-4.000～33.000mA |
1μA |
0.01+0.01 |
分流電阻：約5Ω
輸入電阻：約20Ω |
回路供電
LOOP |
24 V |
|
|
10% |
短路保護
最大電流：63 mA
最大輸入電壓：30 V 直流
驅動能力：無HART電阻時為1KΩ
有HART電阻時為750Ω |
其它特性：
* 顯示刷新速率：2.5次/秒 。
* 輸入端最大施加電壓：30Vpk ；輸入端最大施加電流：63mA。
電流輸入保護：63mA/250V Fast FUSE
* 輸入共模抑制：50Hz /60 Hz > 120分貝
輸入串模抑制：50Hz /60 Hz > 60分貝
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
* 內置有可選的250 ? HART回路電阻，而無需單獨攜帶負載電阻。
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]
|
功能 |
量程 |
輸出范圍 |
分辨力 |
準確度 |
備 注 |
直流電流
DCI |
20mA |
0.000～22.000mA |
1μA |
0.01+0.015 |
在20 mA時，最大負載1KΩ電阻
模擬變送器時，外部回路供電5～28V |
模擬變送器
SIMULATE） |
其它特性：
* 輸出端最大施加電壓：約30Vpk
輸出端最大施加電流：約63mA
輸出端最大輸出電流：約25mA
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
二、 產品一般特性
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 電氣安全：EN61010-1：2001
* 絕緣阻抗：測量端子與輸出端子間DC500V /50MΩ或更大。
* 電磁兼容性（EMC）：EN61326-1：2006
* 防護等級：IP65
* 顯示：3.2寸TFT彩屏顯示
* 電源：
4×1.5V AA堿性電池供電
電源適配器供電
* 尺寸及重量
206 × 98 × 70 mm
約600g
