VICTOR 4120變壓器變比測試儀采用微處理機技術進行測量計算和自動化控制，可快速簡便的測量變壓器的實際變比和組別。主要用于電力行業測量變壓器變比和組別，同時用于變壓器廠家和經銷商測量變壓器各項參數。
VICTOR 4120變壓器變比測試儀由主機、監控軟件、測試線、通訊線等組成。主機具有充電功能無需現場找電、全彩大屏LCD顯示，語種可選擇中文或英語，一目了然，觸屏操作方便易用，端口防過載功能，大容量存儲500組數據。上位機軟件具有歷史數據讀取、查閱、保存等功能。
技術指標：
|
測量變比范圍 |
分辨率 |
精度 |
|
0.9≦TTR<10 |
0.0001 |
±0.2%±2dgt |
|
10≦TTR<100 |
0.001 |
±0.2%±2dgt |
|
100≦TTR<1000 |
0.01 |
±0.2%±2dgt |
|
1000≦TTR<2000 |
0.1 |
±0.2%±2dgt |
|
2000≦TTR<10000 |
0.1 |
±0.5%±2dgt |
|
10000≧TTR |
1 |
-- |
技術規格：
|
功 能 |
主要用于三相變壓器的變比和組別測試，單相變壓器、PT、CT的變比和極性測試。本產品可對三相變壓器進行盲測，也可對Z型變壓器進行變比和組別測試。 |
|
試品類型 |
單相變壓器、三相變壓器、Z型變壓器、PT、CT |
|
變比量程 |
0.9~10000 |
|
過載保護 |
有 |
|
電 源 |
DC9.6V 3800mAh大容量鋰電池 |
|
充電功能 |
有 |
|
顯示模式 |
5寸觸摸屏（854dots×480dots）全彩LCD顯示 |
|
交互方式 |
觸控屏/按鍵 |
|
LCD尺寸 |
長寬：108 mm×65mm |
|

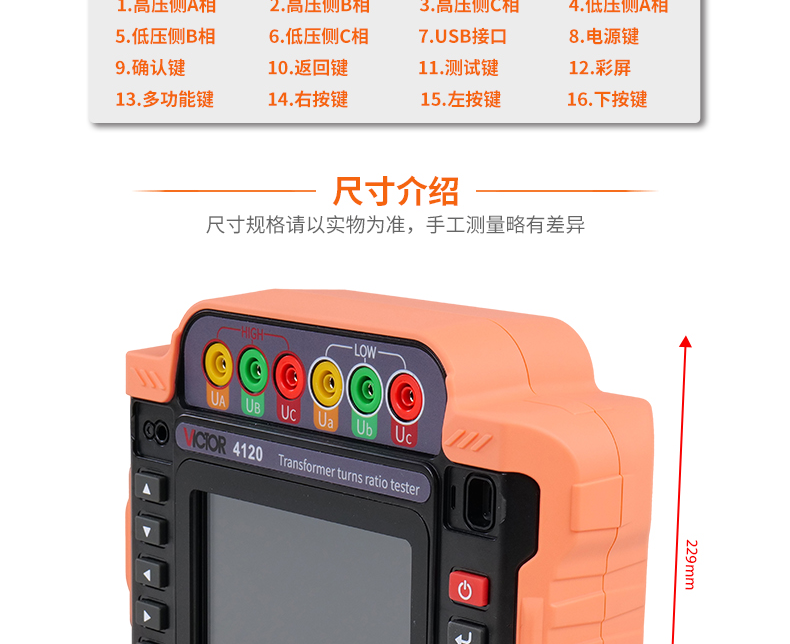

儀表尺寸 |
長寬高：229mm×166mm×74mm |
|
手機APP |
有，藍牙連接 |
|
電腦上位機 |
有，USB線連接 |
|
數據存儲 |
500組 |
|
數據查閱 |
數據查閱功能 |
|
電池電壓 |
電池電量實時顯示，提示電池電壓低時需要及時充電 |
|
自動關機 |
可設置1~30分鐘自動關機 |
|
功 耗 |
待機: 約2W (100%亮度) |
|
測量：12W Max |
|
質 量 |
儀表：1.5kg(含電池) |
|
測試線：1.7kg |
|
工作溫濕度 |
-10℃～40℃；70%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61010-4-3，無線頻率電磁場≤1V/m |
|
適合安規 |
IEC61010-1、CAT Ⅲ 600V、污染等級2 |
